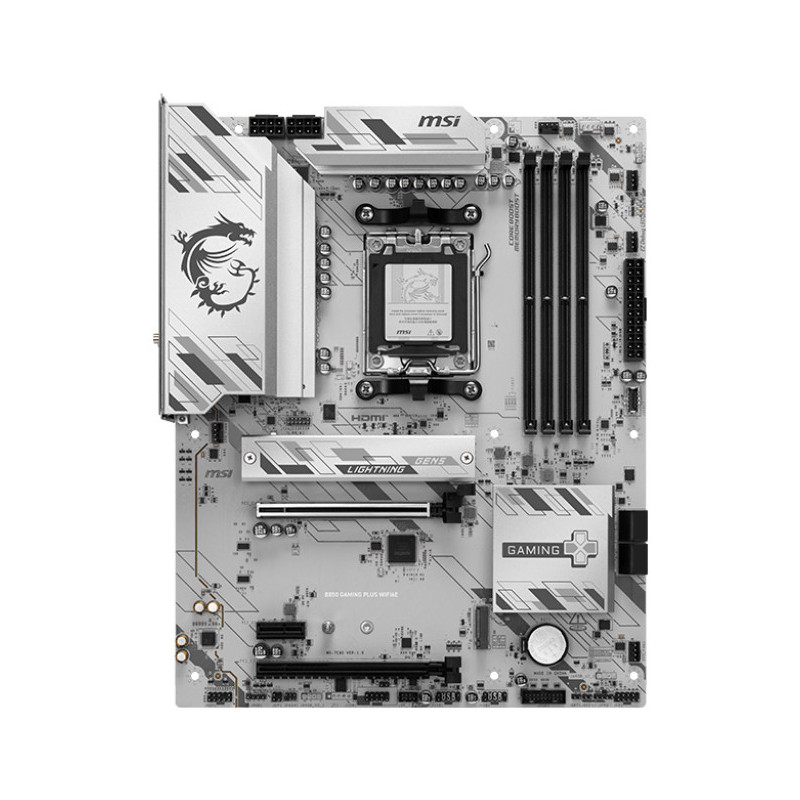

MSI B850 GAMING PLUS WIFI6E on ATX-emolevy AMD Ryzen 7000-, 8000- ja 9000-sarjan pöytäkonesuorittimille. AMD B850 -piirisarjan ja AM5-suoritinkannan ympärille rakennettu emolevy yhdistää DDR5-muistituen, kolme M.2-paikkaa sekä langalliset ja langattomat verkkoyhteydet. Valmistaja nostaa esiin myös MSI Centerin ja BIOSin tekoälytoiminnot.
Muisti ja virransyöttö
Neljä DDR5 DIMM -muistipaikkaa tukevat yhteensä enintään 256 gigatavua muistia kaksikanavaisena. Valmistaja ilmoittaa ylikellotetun muistin tueksi DDR5 8200+ MT/s (OC).
Virransyötössä käytetään 12+2+1 Duet Rail Power System -rakennetta, P-PAK-komponentteja ja kahta 8-nastaista suorittimen virtaliitintä. Varusteluun kuuluvat Core Boost ja Memory Boost sekä kuusikerroksinen piirilevy, jossa on 2 oz:n kuparikerrokset.
Jäähdytys
Extended Heatsink -jäähdytysrakenne ja VRM-jäähdytyssiili huolehtivat virransyötön lämmönpoistosta. MOSFET-komponenttien lämpötyynyjen lämmönjohtavuus on 7 W/mK, ja myös kuristimille on omat lämpötyynynsä. Piirisarjalla on suurennettu jäähdytyssiili, ja M.2-asemien jäähdytysratkaisuna on EZ M.2 Shield Frozr II.
Tallennus ja laajennuspaikat
- M.2-paikat: kolme paikkaa, joista ensimmäinen tukee PCIe 5.0:aa ja enintään kokoa 2280. Toinen tukee PCIe 4.0:aa ja enintään kokoa 22110, kolmas PCIe 4.0:aa ja enintään kokoa 2280.
- SATA: neljä SATA III -liitäntää.
- RAID: tuki tasoille 0, 1, 5 ja 10.
- Laajennuspaikat: kaksi PCIe 4.0 x16 -kokoista paikkaa ja yksi PCIe 3.0 x16 -kokoinen paikka.
Verkkoyhteydet, ääni ja liitännät
Langallisen verkkoyhteyden tarjoaa Realtek RTL8125D -ohjaimeen perustuva 2,5 Gbit/s Ethernet. Langattomiin yhteyksiin kuuluvat Wi-Fi 6E ja Bluetooth 5.3. Äänentoistosta vastaa Realtek ALC897 -äänipiiri, joka tukee 7.1-kanavaista ääntä.
Takapaneelissa on neljä USB 2.0 -porttia, yksi USB 3.2 Gen 1 Type-A -portti, yksi USB 3.2 Gen 2 Type-A -portti ja kaksi USB 3.2 Gen 2 Type-C -porttia. Näyttöliitäntöinä ovat HDMI 2.1 ja DisplayPort 1.2. Emolevy tukee myös kotelon etupaneelin USB-C-liitäntää.
Asennusta helpottavat ratkaisut
EZ DIY -varusteluun kuuluvat EZ PCIe Clip II, EZ M.2 Clip II, EZ-Conn Design ja EZ Antenna. Emolevyn mitat ovat 243,8 × 304,8 mm.
