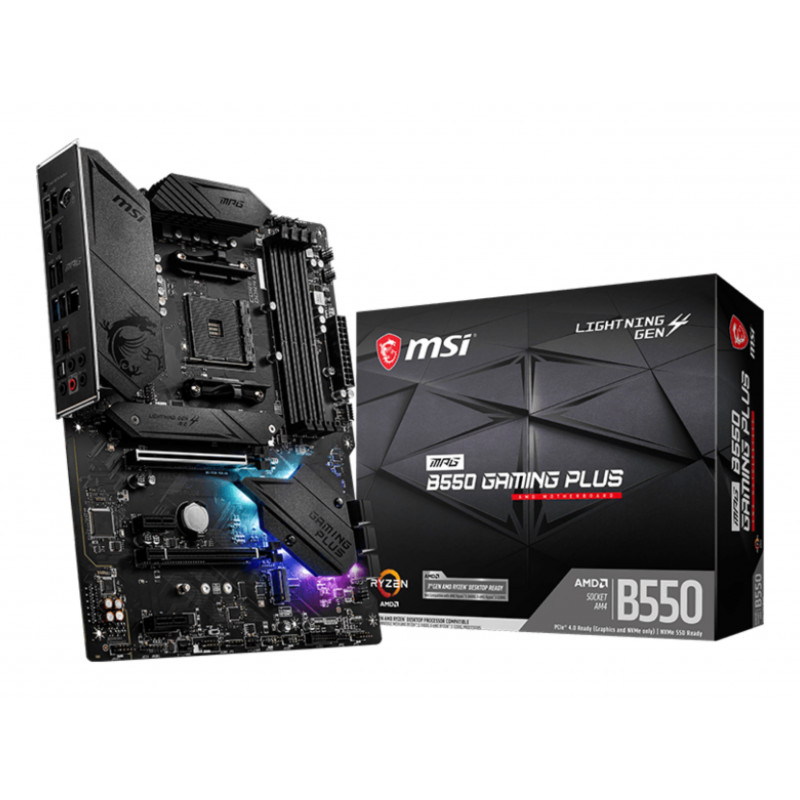

MSI MPG B550 Gaming Plus on ATX-emolevy AMD Ryzen 3000 -sarjan AM4-suorittimille. AMD B550 -piirisarjan ympärille rakennettu emolevy yhdistää PCIe 4.0 -tuen, monipuoliset tallennusliitännät ja säädettävän jäähdytyksen. Emolevyn mitat ovat 305 × 244 mm.
DDR4-muisti ja tallennusliitännät
Neljä DIMM-paikkaa tukevat yhteensä enintään 128 Gt DDR4-muistia kaksikanavaisessa kokoonpanossa. Muistin tuettu enimmäisnopeus on 4400 MHz ylikellotettuna. BIOSin A-XMP-profiileilla voi ottaa käyttöön yhteensopivan muistin esiasetetut ylikellotusasetukset.
Asemille on kaksi M.2-paikkaa ja kuusi SATA III -liitäntää. Lightning Gen 4 x4 M.2 tarjoaa valmistajan mukaan enintään 64 Gbit/s siirtonopeuden kolmannen sukupolven Ryzen-suorittimella. M.2 Shield Frozr -jäähdytyselementti auttaa hallitsemaan SSD-aseman lämpötilaa ja vähentämään kuumenemisesta johtuvaa suorituskyvyn rajoittumista. Emolevy tukee RAID 0-, 1- ja 10 -kokoonpanoja.
- Yksi PCIe 4.0 x16 -paikka
- Yksi PCIe 3.0 x16 -paikka
- Kaksi PCIe 3.0 x1 -paikkaa
Virransyöttö ja jäähdytyksen hallinta
Digitaalinen virransyöttö, Core Boost -tekniikka ja laajennettu virransyötön jäähdytyselementti muodostavat emolevyn virransyötön ja jäähdytyksen perustan. Piirilevyssä käytetään 2 oz:n kuparikerroksia. Load-Line Calibration auttaa hallitsemaan suorittimen jännitettä kuormituksessa, ja ylijännitesuojaus on osa emolevyn suojausratkaisuja.
Suorittimen ja kotelon tuulettimia voi säätää BIOSista ja ohjelmistolla. Total Fan Control näyttää järjestelmän tilatietoja graafisesti ja mahdollistaa enintään neljän lämpötilatavoitteen määrittämisen automaattista tuuletinsäätöä varten. Emolevyssä on kuusi kotelotuuletinliitintä sekä erillinen, enintään 3 A:n vesipumppuliitin pumpun nopeudensäätöä varten.
Asennus ja vianmääritys
Esiasennettu I/O-suojalevy vähentää erillisiä asennusvaiheita. PCIe Steel Armor -vahvistus tukee painavaa näytönohjainta, ja suurennettu XL Clip -lukitus helpottaa lisäkortin irrottamista. EZ Debug LED -merkkivalot auttavat paikantamaan käynnistysongelmia keskeisten komponenttien osalta. Kiinnitysreikien ympärillä on staattisen sähkön purkauksilta suojaava rakenne.
BIOS ja ohjelmistot
Click BIOS 5 sisältää asetuksia suorittimen ja muistin säätämiseen sekä järjestelmän seurantaan. Game Boost tarjoaa suorittimen ylikellotustoiminnon, Memory Try It muistiasetusten kokeilun ja Hardware Monitor lämpötilojen, kellotaajuuksien ja jännitteiden seurannan. M-Flashilla BIOSin voi päivittää BIOS-käyttöliittymästä. Haku ja suosikit helpottavat asetusten löytämistä.
Dragon Center kokoaa MSI:n ohjelmistotyökaluja samaan sovellukseen. BlueStacksin kanssa kehitetty MSI App Player puolestaan mahdollistaa mobiilipelien pelaamisen PC:llä.
Verkko-, USB- ja näyttöliitännät
Langallisesta verkkoyhteydestä vastaa Realtek 8111H -ohjaimeen perustuva gigabitin Ethernet. Emolevyssä ei ole Wi-Fi-yhteyttä. Takapaneelin USB 3.2 Gen 2 -liitännät tarjoavat enintään 10 Gbit/s siirtonopeuden sekä Type-A- että Type-C-liitännällä. Emolevy tukee myös kotelon etupaneelin USB-C-liitäntää.
- Takapaneelin USB: neljä USB 2.0 -porttia, kaksi USB 3.2 Gen 1 Type-A -porttia sekä yksi USB 3.2 Gen 2 Type-A- ja yksi Type-C-portti
- Muut takapaneelin liitännät: RJ-45, PS/2, HDMI, DisplayPort ja optinen S/PDIF-äänilähtö
Äänentoisto ja valaistus
Realtek ALC892 -äänipiiri tukee 7.1-kanavaista ääntä. Audio Boost -ääniratkaisussa äänipiirit on erotettu muusta emolevystä omalle alueelleen ja vasen sekä oikea äänikanava omille piirilevykerroksilleen. Ratkaisuun kuuluvat myös äänen kondensaattorit sekä kytkentöjen ja käynnistyksen yhteydessä syntyvien napsahdusten vaimennus.
Mystic Light tarjoaa RGB-valaistuksen säätöön 16,8 miljoonaa väriä ja 29 valaistustehostetta. Mystic Light Extension mahdollistaa yhteensopivien LED-nauhojen ohjaamisen samalla ohjelmistolla. Emolevyssä on RGB LED -liitin ja valaistuksen päälle tai pois kytkevä EZ LED Control -painike.
