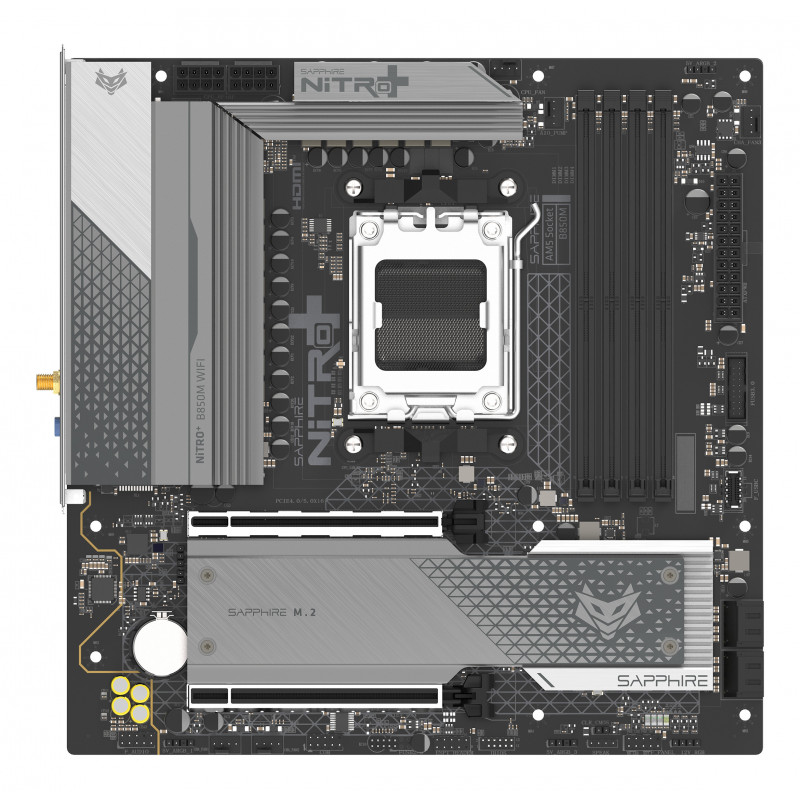

Sapphire NITRO+ B850M WIFI on micro-ATX-kokoinen AM5-emolevy, jossa on AMD B850 -piirisarja. Se tukee AMD Ryzen 7000-, 8000- ja 9000-sarjan suorittimia ja yhdistää DDR5-muistituen, PCIe 5.0 -laajennukset sekä langalliset ja langattomat verkkoyhteydet.
Muisti, virransyöttö ja jäähdytys
Neljä DDR5 DIMM -muistipaikkaa tukevat kaksikanavaista muistia ja yhteensä enintään 192 Gt:n kapasiteettia. Muistin enimmäisnopeus on ylikellotettuna 8000 MHz. Suorittimen virransyöttö on toteutettu 12+2+1 vaiheella, ja valmistaja ilmoittaa vaihekohtaiseksi arvoksi 55 A. Emolevyllä on jäähdytys virransyötölle, M.2-asemille ja piirisarjalle.
Laajennuspaikat ja tallennus
- Yksi PCI Express 5.0 x16 -paikka ja yksi PCI Express 4.0 x4 -paikka.
- Kaksi M.2-paikkaa: ensimmäinen tukee PCIe 5.0:aa ja toinen PCIe 4.0:aa. Molempien suurin tuettu asemakoko on M.2 2280.
- Neljä SATA III -liitäntää kiintolevyille ja SSD-asemille.
Verkkoyhteydet ja takapaneeli
Langallista verkkoyhteyttä varten emolevyssä on 2,5 gigabitin Ethernet ja Dragon RTL8125BG -verkko-ohjain. Langattomiin yhteyksiin kuuluvat Wi-Fi 6 (802.11ax) ja Bluetooth 5.3.
- Kolme USB 3.2 Gen 2 Type-A -porttia ja yksi USB 3.2 Gen 2 Type-C -portti.
- Neljä USB 2.0 -porttia.
- Yksi HDMI- ja yksi DisplayPort-liitäntä.
- Yksi RJ-45-verkkoliitäntä ja kaksi Wi-Fi-antenniliitäntää.
Äänentoistosta vastaa Realtek ALC897 -äänipiiri, joka tukee 5.1-kanavaista ääntä.
Sisäiset liitännät ja käyttöönotto
Emolevyllä on yksi suoritintuulettimen liitäntä, kolme kotelotuulettimen liitäntää ja yksi vesipumpun liitäntä. Sisäisiin liitäntöihin kuuluvat myös yksi USB 2.0 -liitin, kaksi USB 3.2 Gen 1 -liitintä sekä etupaneelin ääniliitin.
SAPPHIRE CORE BIOSin lisäksi emolevyssä on vianmääritys-LED ja Clear CMOS -hyppyliitin. Emolevyn mitat ovat 244 × 235 mm.
