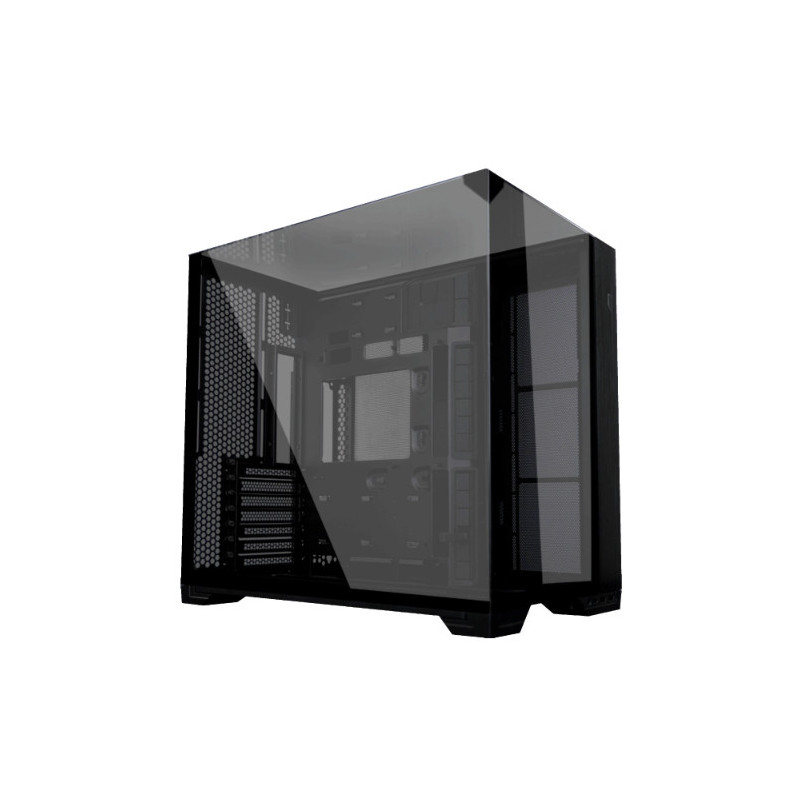

Lian Li O11 Vision Compact on PC Master Racen kanssa yhteistyössä suunniteltu kaksikammioinen PC-kotelo. Sen 57,4 litran tilavuus on 10,4 litraa pienempi kuin alkuperäisen O11 Visionin. Vaihdettavat kattopaneelit, erillinen kaapelinhallintatila ja piilotettavat AIO-letkut antavat vaihtoehtoja sekä komponenttien esillepanoon että jäähdytyksen toteutukseen.
Lasikatto tai verkkokatto
Vision-kokoonpanossa karkaistu lasikatto sekä lasinen etu- ja sivupaneeli tarjoavat 270 asteen näkymän komponentteihin. Mesh-kokoonpanossa verkkokatto mahdollistaa tuulettimien tai nestejäähdytyskennon asentamisen kotelon yläosaan.
Mustassa mallissa on harjattu alumiiniviimeistely sekä sävytetyt, 4 mm paksut etu- ja sivulasit. Karkaistun kattolasin paksuus on 3 mm. Kotelon materiaaleina käytetään terästä, alumiinia ja karkaistua lasia. Lasipaneelien yläkulman kohdistus- ja magneettituki on piilotettu kolmionmuotoisen painatuksen taakse; valmistajan ilmoittama tuen voimankesto vastaa 35 kg:n kuormaa.
Jäähdytys kahteen kattokokoonpanoon
Verkkokatolla kotelo tukee enintään 11:tä 120 mm:n tuuletinta tai kahta 140 mm:n ja kahdeksaa 120 mm:n tuuletinta. Lasikatolla tuettu enimmäismäärä on kahdeksan 120 mm:n tuuletinta. Verkkokattoisessa push-pull-kokoonpanossa tuulettimien kokonaismäärä voi olla enintään 14.
- Sivu: enintään kolme 120 mm:n tuuletinta ja 240 tai 360 mm:n jäähdytyskenno.
- Pohja: enintään kolme 120 mm:n tuuletinta ja 240 tai 360 mm:n jäähdytyskenno.
- Takaosa: enintään kaksi 120 mm:n tuuletinta.
- Katto verkkokokoonpanossa: enintään kolme 120 mm:n tai kaksi 140 mm:n tuuletinta sekä 240, 280 tai 360 mm:n jäähdytyskenno.
Sivun jäähdytyskiinnike on irrotettava ja käännettävä, joten tuulettimet ja jäähdytyskennon voi asentaa kotelon ulkopuolella. AIO-jäähdyttimen letkut voidaan ohjata toiseen kammioon kaapelisuojan takana olevia kanavia pitkin. Yläosan suuri, irrotettava läpivientikumi sallii myös suorittimen pumppublokin viemisen läpi.
Komponenttien yhteensopivuus
- Emolevyt: takaliittimillä varustettu ATX, ATX, Micro-ATX, Mini-ITX ja alle 280 mm leveä E-ATX.
- Näytönohjaimen enimmäispituus: 408 mm.
- Suoritinjäähdyttimen enimmäiskorkeus: 164 mm.
- Virtalähteen enimmäispituus: 220 mm. Virtalähde ei sisälly toimitukseen.
- Laajennuspaikat: seitsemän.
Esiasennettu, irrotettava näytönohjaimen tukikannatin on tarkoitettu 278–408 mm pitkille korteille. Sen korkeutta säädetään emolevykelkan takana olevalla sormiruuvilla.
Lasikattoisessa kokoonpanossa emolevyn yläpuolista tilaa voi käyttää näyttölisävarusteen asentamiseen. Takana oleva aukko mahdollistaa sen kaapelin reitittämisen emolevyn takaliitäntöihin.
Asemat ja kaapelinhallinta
Magneettisalvoilla kiinnitetty irrotettava kaapelinhallintatanko tarjoaa paikat kahdelle 2,5 tuuman SSD-asemalle sekä tilaa tuuletin- tai ARGB-keskittimelle. Lisäksi kahteen erikseen irrotettavaan asemakehikkoon voi asentaa yhteensä kaksi 2,5 tuuman SSD-asemaa tai kaksi 3,5 tuuman kiintolevyä.
Kaapelinhallintaa varten kotelossa on kaksi irrotettavaa kaksitasoista kaapelipidikettä: alempi osa kokoaa virtalähteen kaapeleita ja yläosan tarranauha tuuletinkaapeleita. Lisäksi mukana on kuusi tarranauhaa, joista kaksi sijaitsee ylhäällä ja neljä alhaalla. Emolevyn oikealla puolella kulkevat pitkät läpivientikumit ja ATX EPS -kaapelisuoja auttavat pitämään pääkammion johdotuksen piilossa.
Virtalähteen kiinnike ulottuu 15 mm kotelon takapuolelle ja jättää lisätilaa kaapeloinnille. Takana on myös kiinnityspiste emolevyn ulkoisten liitäntöjen kaapelien niputtamiseen.
Liitännät ja huolto
Kotelon alaosassa sijaitseviin etuliitäntöihin kuuluu kaksi USB-A-liitäntää, yksi USB-C-liitäntä ja yhdistetty kuuloke- ja mikrofoniliitäntä. USB-A-liitännät ovat USB 3.2 Gen 1 -tasoisia ja USB-C-liitäntä USB 3.2 Gen 2 -tasoinen. Virtapainikkeen valkoinen taustavalo ilmaisee virran tilan, ja kotelossa on myös reset-painike.
Pohjan koko pituinen pölysuodatin vedetään ulos vasemmalta puolelta. Neljä magneettia pitää suodattimen runkoa vasten.
Kotelon mitat ovat 287,5 × 447,5 × 446,4 mm (leveys × syvyys × korkeus).
