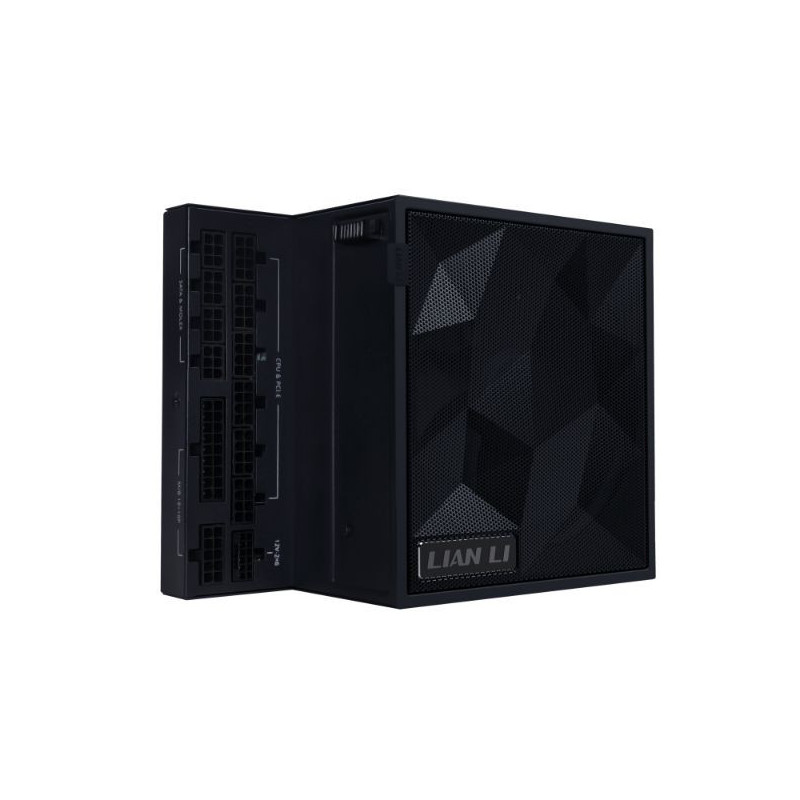

Lian Li EG1200G on 1200 watin EDGE Gold -sarjan virtalähde, jossa L-muotoinen runko ja ulospäin suunnatut kaapeliliitännät helpottavat kaapelointia. Musta, täysin modulaarinen malli on suunniteltu erityisesti kaksikammioisiin koteloihin, mutta valmistajan mukaan sitä voi käyttää myös tavallisissa tornikoteloissa.
L-muotoinen rakenne ja modulaariset kaapelit
Rakenne on suunniteltu pystyasennukseen kaksikammioisen kotelon toiseen kammioon, esimerkiksi LIAN LI O11 -sarjan koteloissa. Ulospäin suunnatut liitännät ovat helposti käsillä kaapeleita kytkettäessä. Virtalähteen mitat ovat 86 × 182 × 150 mm (leveys × syvyys × korkeus), joten asennustila kannattaa tarkistaa kotelosta ennen hankintaa.
Kaikki kaapelit ovat punospintaisia. Emolevyn 20+4-nastaisessa kaapelissa sekä CPU-, PCIe 6+2- ja 12V-2×6-kaapeleissa on säädettävät kaapelikammat. Valmistajan mukaan kaapelit ovat aiempaa EDGE-mallistoa pidempiä.
- Emolevyn virtaliitin: 24-nastainen ATX, kaapelin pituus 62 cm.
- Suorittimen virransyöttö: 4+4-nastainen liitin, kaapelin pituus 75 cm.
- Oheislaitteet: SATA- ja 4-nastaiset Molex-virtakaapelit sisältyvät toimitukseen.
Kaksivärinen 12V-2×6-liitin
PCIe 5.1 -liitännäksi kuvattu 12V-2×6-liitin käyttää Lian Lin suunnittelemia juotettuja kupariseoskontakteja. Valmistajan mukaan kontaktien resistanssi säilyy alle 1,5 milliohmissa 50 kytkentä- ja irrotuskerran jälkeen. Liitin on kaksivärinen.
Jäähdytys ja puhdistus
Jäähdytyksestä huolehtii 120 mm:n PWM-tuuletin, jossa on FDB-laakerointi. Avoin verkkorakenne päästää ilmaa virtalähteen sisäosiin. Tuulettimen päällä oleva magneettinen verkkopölysuodatin voidaan irrottaa puhdistusta varten, ja suodattimen avoimen pinta-alan osuus on valmistajan mukaan 66,9 %.
Teho, komponentit ja suojaukset
Kokonaisteho on 1200 W, ja myös +12 V -linjalle ilmoitettu teho on 1200 W. Virtalähde toimii 100–240 voltin vaihtojännitteellä ja 50/60 hertsin verkkotaajuudella. Valmistajan kuvauksessa mainitaan Cybenetics Platinum- ja PPLP Gold -sertifioinnit.
EDGE Gold -sarjassa käytetään valmistajan mukaan saksalaisia EPCOS-kondensaattoreita tai vastaavan tasoisia japanilaisia kondensaattoreita. Suojauksiin kuuluvat ylivirta-, yliteho-, ali- ja ylijännite-, ylikuumenemis- sekä oikosulkusuojaus. Valmistaja mainitsee lisäksi syöksyvirtasuojauksen, käynnistysvirran rajoittimen ja toiminnan ilman kuormaa.
EDGE Hub -laajennusmoduuli
Tuotesarjaan on saatavana irrotettava USB- ja PWM-tuuletinhubi. Tämän tuotteen toimitussisällöstä ei kuitenkaan käy yksiselitteisesti ilmi, sisältyykö hubi pakkaukseen.
Moduulissa on kuusi 4-nastaista PWM-tuuletinliitäntää, joiden nimellisvirta on 2 A liitäntää kohti. Neljä USB-porttia tukevat yhteensä enintään kahdeksaa laiteyhteyttä, ja USB-osan kokonaislähtövirta on 2,5 A. Hubi voidaan kiinnittää suoraan EDGE-virtalähteeseen tai sijoittaa koteloon magneettikiinnityksellä ja syöttää sille virta erillisellä 8-nastaisella PCIe-virtakaapelilla.
